四步破局 | 山大华天多元方案根治化工行业电能“顽疾”

发布时间：2025-08-05 13:39分类：综合浏览：14评论：0

导读：点击蓝字关注华天电气在“双碳”目标和智能制造升级的背景下，化工行业作为高耗能、连续化生产的代表，对供电安全与电能质量的要求日益严格。国家《电力需求侧管理办法》中指出，要强化工业等...

点击蓝字关注华天电气

在“双碳”目标和智能制造升级的背景下，化工行业作为高耗能、连续化生产的代表，对供电安全与电能质量的要求日益严格。国家《电力需求侧管理办法》中指出，要强化工业等重点领域电力需求侧管理，提升企业用电效率、降低能耗。但现实是，电压波动、谐波污染等问题正成为制约化工企业安全高效生产的“卡脖子”难题。

-行业痛点-

生产中断造成巨额损失

一次毫秒级的电压暂降，可能会导致生产线全线停机，原料报废、设备重启、订单延误，生产成本激增。

设备寿命缩短

谐波电流会引发用电设备温度过高、绝缘老化加速；电压波动迫使设备频繁启停。

用电成本增加

功率因数低于0.9将产生力调电费；同时，无功损耗还导致变压器过热、线损增加，综合用电成本飙升。

-化工用电的特殊性-

连续生产要求高

很多工艺流程需要24小时连续生产，断电可能会引发毒气泄漏、化学反应失控等安全事故。

敏感设备密集

化工企业包含众多DCS系统、变频器等敏感设备，其对电压波动耐受阈值极低，微小的电压变化都可能导致设备停机。

非线性负载占比高

生产场景中广泛分布着变频器、电解设备等大量非线性负载，产生大量谐波（5/7/11次为主），电流畸变率高。

-华天方案-

由于化工行业的特殊性，化工企业面临着谐波污染、功率因数低、电压波动、电压暂降等诸多电能质量问题，山大华天凭借深厚的技术积累与丰富的行业经验，制定了一套全方位、定制化的电能质量解决方案。

谐波污染治理—有源滤波器

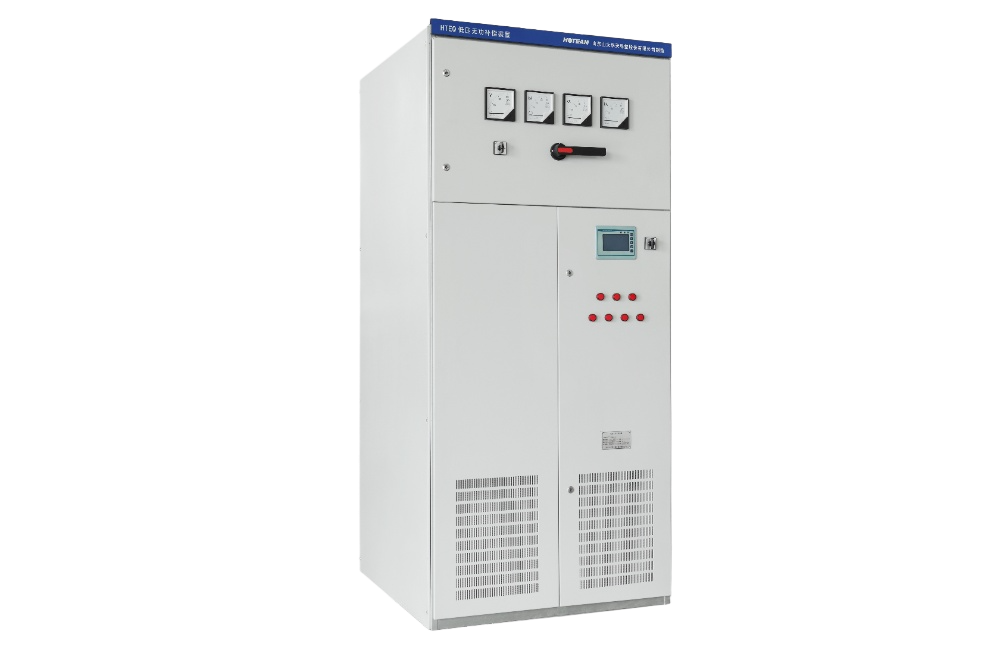

机柜式工业级有源滤波器

机柜式工业级设计

采用工业级接触器、IGBT模块、大容量高分段能力断路器、螺栓电容，电气间隙达10mm，防尘防腐蚀，耐受化工恶劣环境。

技术参数

滤波能力高达97%
滤波范围：2-50次，可定制最高达65次
瞬时响应＜0.1ms，完全响应＜5ms
特有技术：纹波交错专利技术、谐振抑制专利技术

电压波动抑制—动态电压调节器

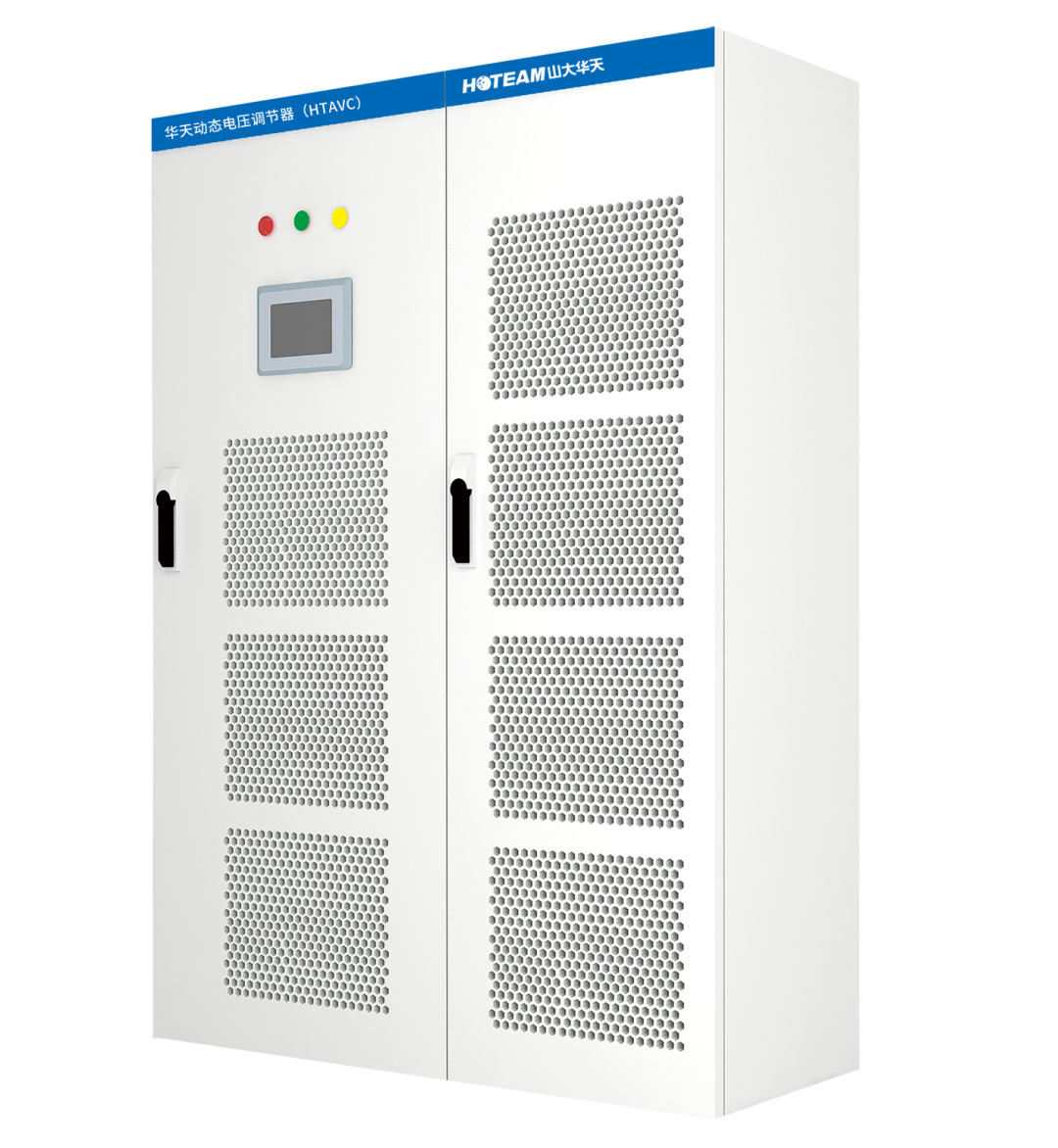

动态电压调节器（AVC）

AVC 时刻监测输入侧电源电压，一旦发生电压波动，控制单元控制逆变器向串联的注入变压器注入适当的补偿电压，快速将负载端电压调节到额定值，从而减少来自电网输入端电压波动对负载的影响。

技术参数

完全响应≤ 2ms
三相电压调压精度：± 1%
三相压降修正能力：60%额定电压

功率因数提升—动态消谐无功补偿装置

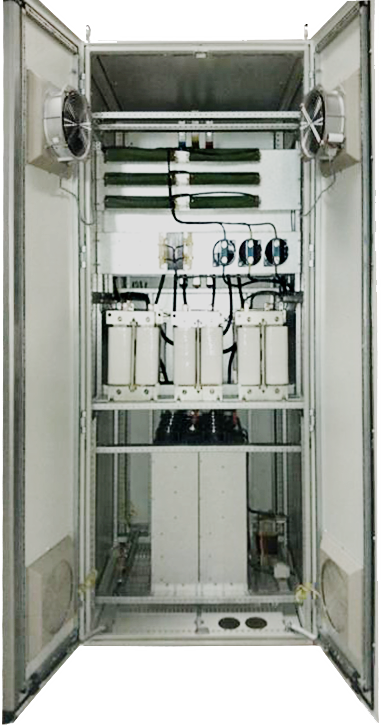

动态消谐无功补偿装置

该产品采用微处理器无功功率实时检测、晶闸管零过渡过程快速投切、谐波电流抑制等先进技术，可以在各种复杂的工业现场环境中应用，实现准确、快速、无暂态扰动的动态无功补偿，有效提高各种用电设备的功率因数。

技术参数

完全响应时间＜20ms
串联电抗器消谐技术，无谐波放大和共振危险
无暂态投切调谐/失谐电容器组技术，无暂态涌流冲击。

电压暂降防护—电压暂降治理装置

动态电压恢复器（DVR）

系统电压异常时，DVR切断输入电源，从储能器件取能，经逆变电路产生与电网同幅值、相位的电压供给负荷，实现输出电压无缝衔接至额定值，保障负载供电和设备稳定运行。

技术参数

快速响应＜ 100μs，完全响应＜ 1ms
整机效率＞99%
电压调整目标值：额定电压 -30%~+30%（可设定）

★

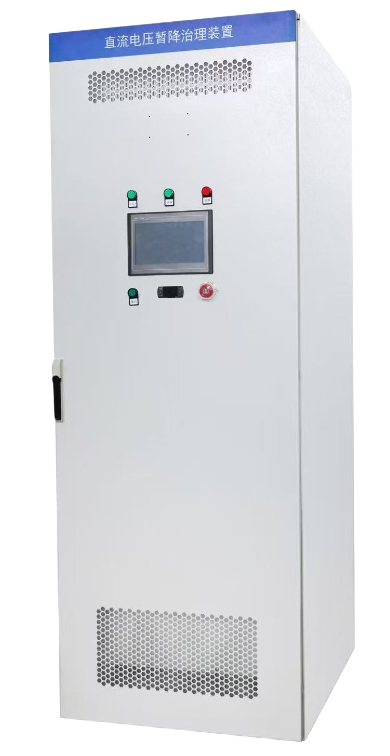

智能直流电压暂降治理装置（DVR-DC）

智能直流电压暂降治理装置（DVR-DC）由单独的充电单元、储能单元、智能直流控制系统、监测单元构成。系统与变频器直流侧并联，为变频器提供直流支撑。当电气系统发生电压暂降时，保障电动机连续、稳定、安全可靠运行。

技术参数

完全响应＜ 0.1ms
整机效率＞99%
完善的防直流倒灌功能

山大华天化工行业电能质量解决方案已在全国众多化工企业落地应用，为企业避免了诸多损失，其背后是二十余年电力电子领域的技术深耕与行业洞察的双重积淀。未来，山大华天将不断以“硬科技+软服务”为指引，赋能千行百业电能质量治理。

电话｜0531-82959900

地址｜山东济南山东大学科技产业园
