海卓同创投弃式温盐深仪（HT-XCTD1）全面升级，诚邀合作测试
发布时间：2025-07-02 16:13分类： 综合 浏览：55评论：0
投弃式温盐深剖面测量仪（XCTD）作为快速获取海洋温度、电导率剖面的首选设备，具有使用方便、成本低廉和可以走航测量的优点，已成为全球海洋温度剖面数据库的重要组成部分，被广泛用于海洋边界流、海洋热含量、气候变化和经向热输送研究中。
我国XCTD的研发始于国家863高技术研究发展计划的支持，并在船用XCTD剖面测量仪的研制方面取得了显著进展。海卓同创在此研究成果的基础上经过全面的工程化改造、测试、试产和迭代升级，形成了稳定的XCTD产品，并完成多航测的测试和验证。
海卓同创XCTD产品

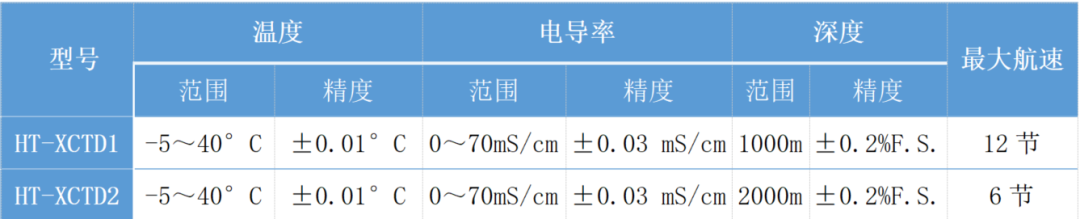

海卓同创致力于开展全国产化的投弃式温盐深仪（HT-XCTD）的研发，全面升级后的产品性能参数对标国外优秀产品，可以在最高12节航速走航时完成1000米水深CTD数据的实时测量：
投弃式温盐深仪测量系统由探头、便携式甲板单元组成。将探头发射入水，探头在下落过程中不断测量海水温度、电导率、深度，测量数据通过细铜线传输到甲板单元，经数据处理软件处理后实时显示海水温度、盐度剖面。

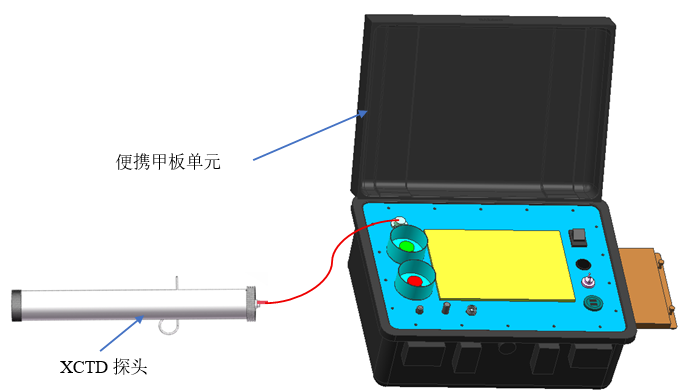

投弃式温盐深仪（HT-XCTD）产品组成
便携式甲板单元将甲板单元与工控机、电池、GNSS集成一体，根据探头的功能指标继续保留原甲板单元的所有功能，并另外预留遥控发射枪自动发射模块。使用时只需要在测量软件中选择探头类型，选择“开始测量”，按照软件的提示进行安装探头、投放探头动作。
高性能
采用全新高性能传感器，包括：高精度快速响应温度传感器、高精度压力传感器、高灵敏度感应式电导率传感器，系统性能全面提升。
高可靠
采用海水中长距离数据实时传输技术，配合0.01mm直径高强度细铜导线，可实现12节投放航速下，2000米测量深度的数据稳定传输，保证探头投放成功率和数据有效性。
高精度
采用国际通用的5点校准法，结合自主设计建造自动化探头标定流水线，可最大程度消除标定过程中的外界干扰，提高探头测量精度和生产效率。
长续航
采用先进的低功耗设计技术，确保探头保存时间不低于4年。
方便用
全新设计发射枪，轻便紧凑，一人独立完成投放作业
数据质控处理
为了确保数据质量，依据行业标准HY/T 0370.1-2023《海洋环境数据处理与质量控制规范第1部分:海洋水文》对数据进行预处理和纠正，以消除错误、噪声和异常值等问题。
数据质控处理功能主要包括：剔除坏值、校正压强零点、对逆压数据进行处理、各传感器之间的延时滞后处理、气候特性检验等。

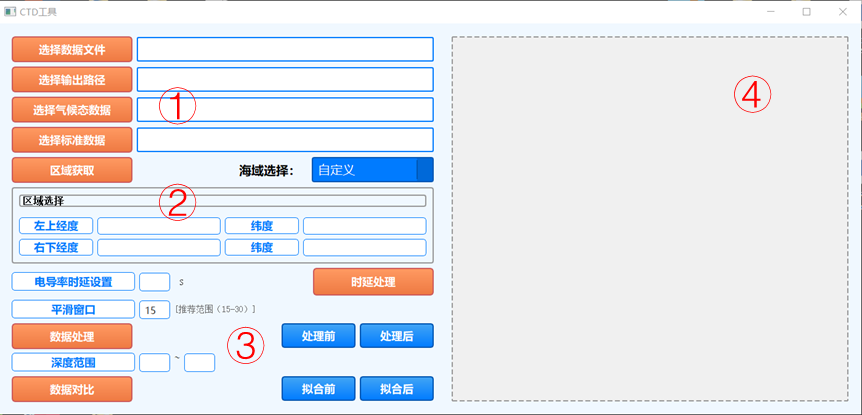

主界面如下图所示，包括①数据文件选择区②区域选择区③数据处理区以及④显示区。
界面功能区

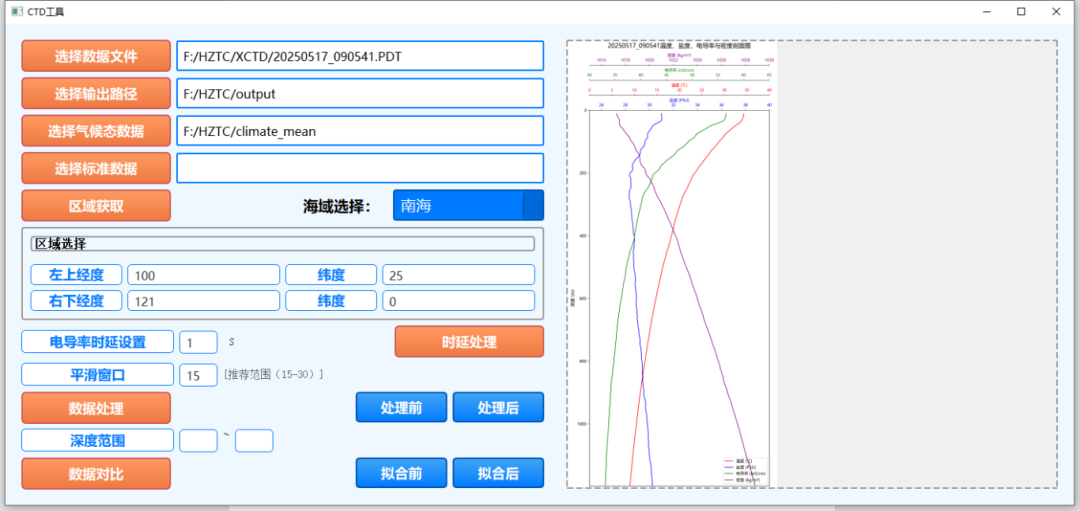

数据处理完后，会弹窗提示，点击“ok”后，右侧显示平滑后的剖面图，点击“处理前”和“处理后”按钮，可进行结果切换。
数据平滑处理结果显示
数据对比与航次验证

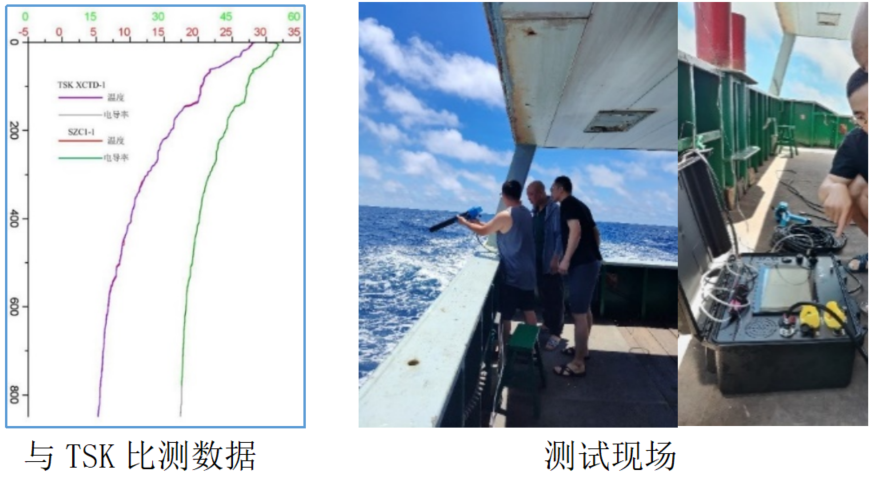

为了确定国产XCTD测量数据的准确性，公司进行了大量的海试及第三方比测，获取的海上比测试验数据与进口TSK产品的数据曲线趋势一致，线形基本吻合，具备国产替代的条件。

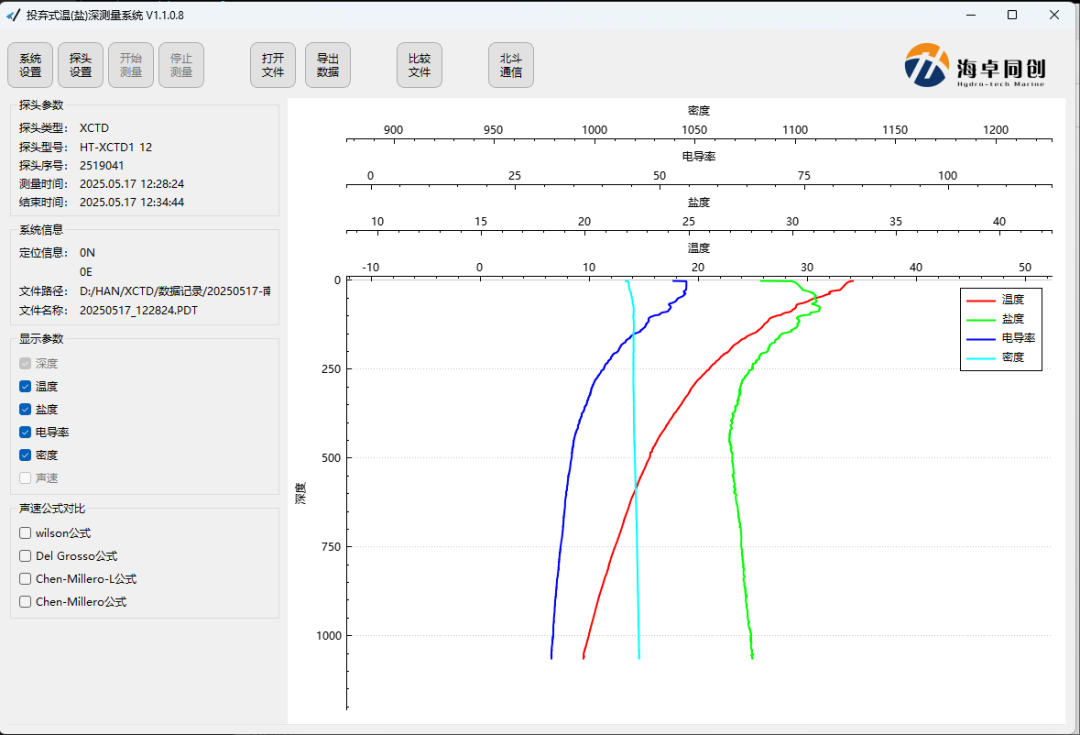

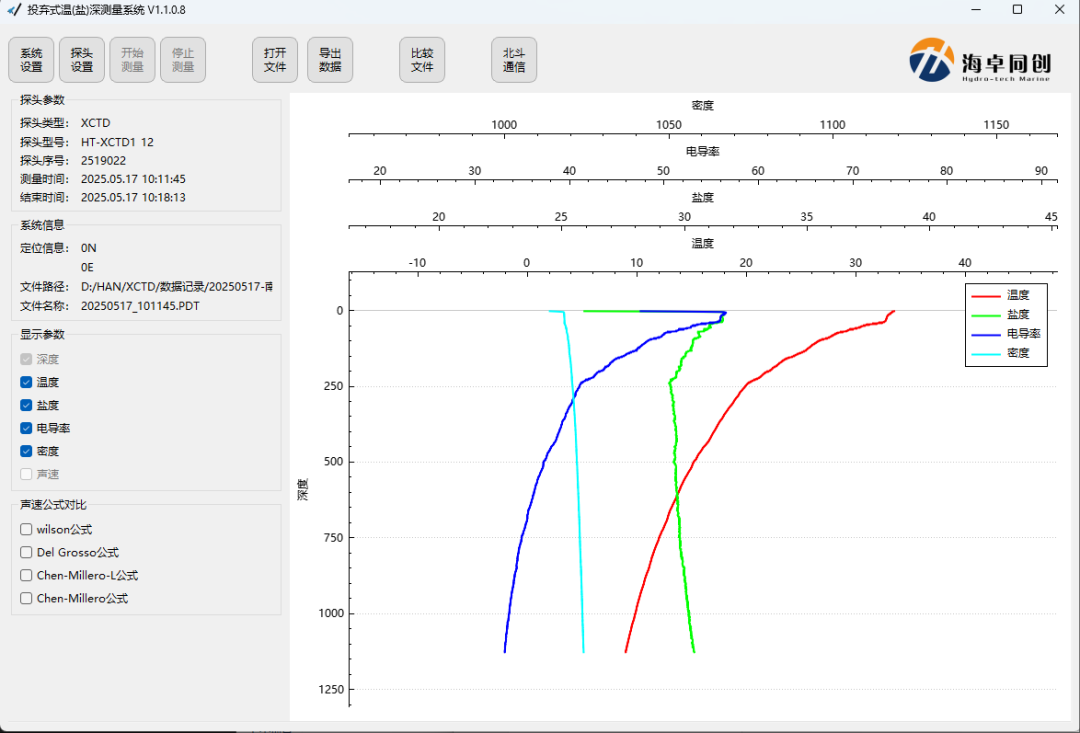

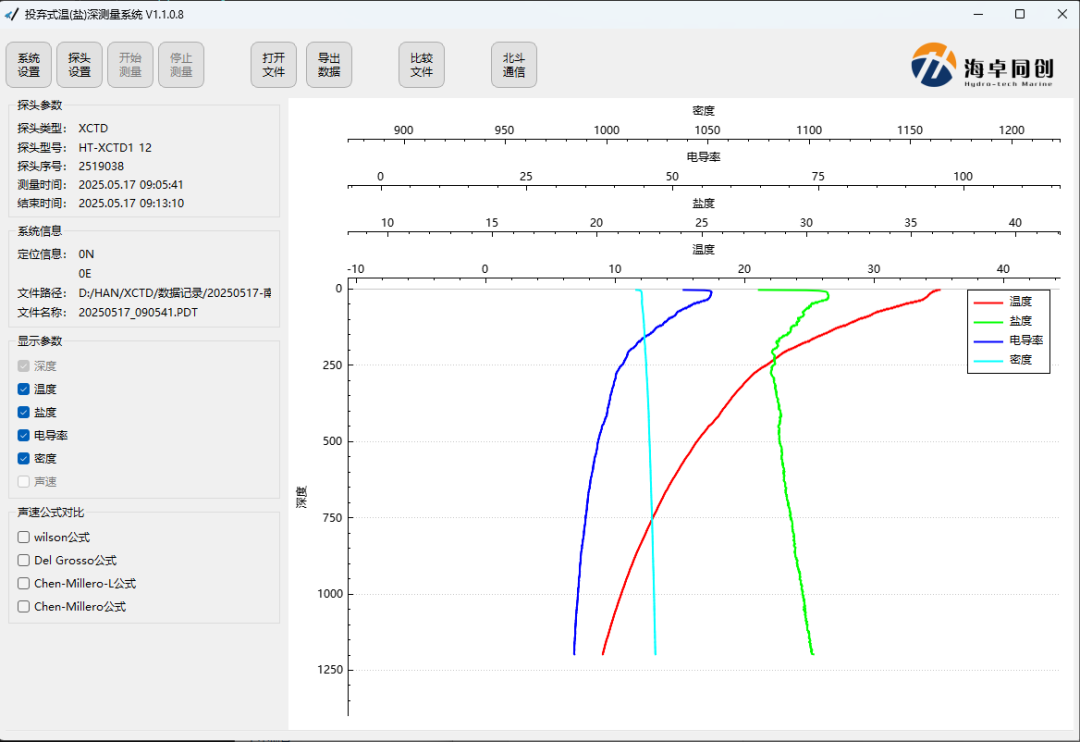

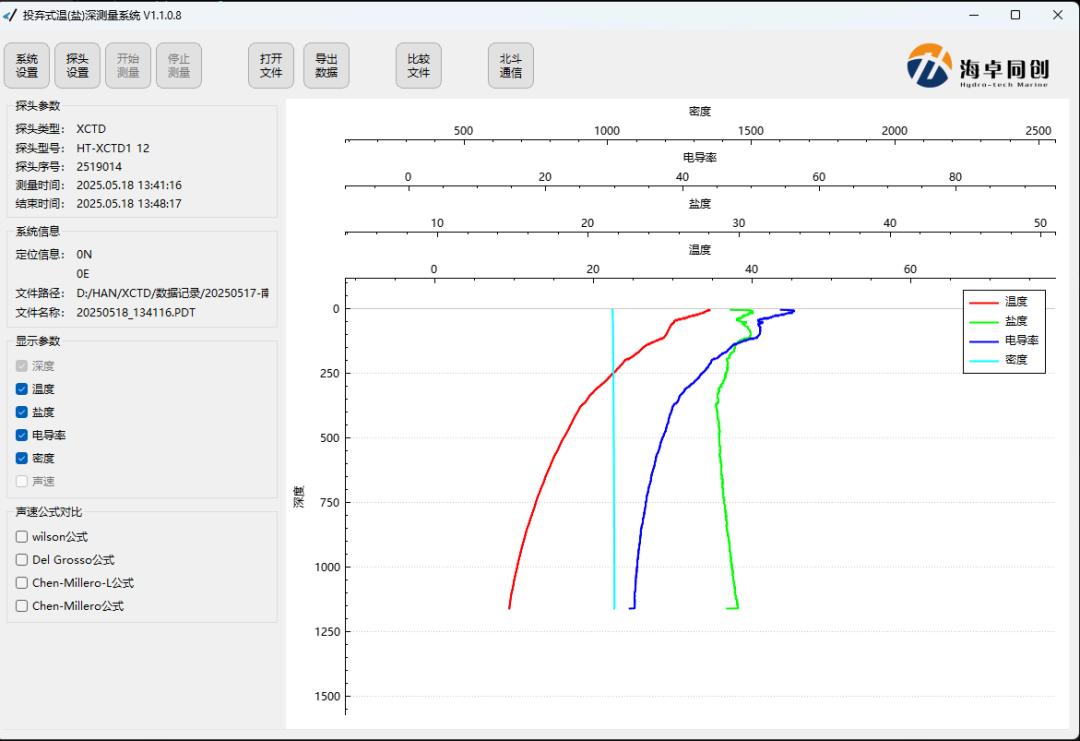

近期海卓同创在南海海域进行了XCTD的投放及数据采集试验，投放XCTD探头多枚。整体性能主要包括投弃式仪器测量系统的环境适应性能、投放成功率、测量系统软件性能以及甲板单元工作性能。其中全部探头测量深度均大于1000m，温度、电导率、盐度、密度数据范围及趋势符合当地测试海域剖面数据及趋势，投放成功率100%。部分试验结果如下图。
海卓同创建立了投弃式产品的研发、生产、测试、标定的完善基础设备，并持续推出符合市场需求的各类投弃式产品，欢迎业内同仁开展各方面的合作与产品试用。
